特点：
• 安装高度低，综合精度高，最高C6
• 长期稳定性好
• 采用优质不锈钢，激光焊接
• 采用聚氨酯电缆，耐磨耐油
• 可提供防爆传感器，防爆标志：Exia IICT4~T6 Ga; EXiaD 20 T85~T135 • 适用于平台秤化工食品医药等行业的称重配料及过程控制
技术指标 | |||||||
额定容量 | kg | 220 | 550 | 1100 | 2200 | 4400 | |
灵敏度 | mV/V | 1.94±0.002 | |||||
精度等级 | C3 C6 | ||||||
重复性误差 | %R.C. | ≤0.010 ≤0.005 | |||||
滞后 | %R.C. | ≤0.018 ≤0.009 | |||||
非线性 | %R.C. | ≤0.018 ≤0.009 | |||||
蠕变(30分钟) | %R.C. | ≤0.0167 ≤0.0122 | |||||
灵敏度温度系数 | %R.C./ºC | ≤0.0009 ≤0.0005 | |||||
零点温度系数 | %R.C./ºC | ≤0.002 ≤0.0013 | |||||
零点输出 | %R.C. | ≤1.0 ≤1.0 | |||||
温度补偿范围 | ºC | -10~+40 | |||||
使用温度范围 | ºC | -40~+65 | |||||
输入阻抗 | Ω | 384±10 | |||||
输出阻抗 | Ω | 350±2 | |||||
绝缘电阻 | MΩ | ≥5000(50V DC) | |||||
建议激励电压 | V(DC/AC) | 5~15 | |||||
最大激励电压 | V(DC/AC) | 20 | |||||
安全过载 | %R.C. | 150 | |||||
极限过载 | %R.C. | 300 | |||||
防护等级 | IP68/69k | ||||||
电缆长度 | m | 3, 5, 10 | |||||
推荐螺栓 | 尺寸 | M12 | M18 | ||||
强度等级 | A2-70/10.9级以上 | ||||||
拧紧力矩 | N | 98 | 275 | ||||

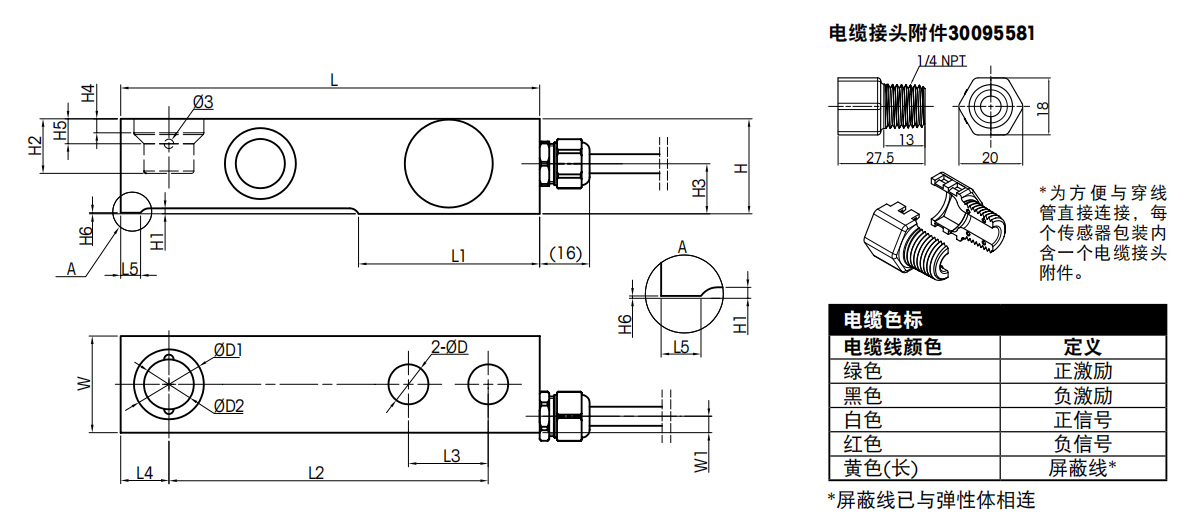

外形尺寸(mm)
0745A传感器安装尺寸
额定容量(t) | 尺寸/mm | |||||||||||||||||
D | D1 | D2 | H | H1 | H2 | H3 | H4 | H5 | H6 | L | L1 | L2 | L3 | L4 | L5 | W | W1 | |
0.22-1.1 | 13 | 22.2 | 15.9 | 30.2 | 1.8 | 17.3 | 16 | 4.5 | 7.9 | 0.38 | 133.4 | 57.7 | 101.6 | 25.4 | 15.4 | 6.4 | 30.7 | 5.2 |
2.2 | 36.6 | 2.5 | 22.9 | 19.6 | 9.2 | 12.7 | 2.5 | 136.7 | 57.9 | 18.4 | - | 36.8 | 5.8 | |||||
4.4 | 19.3 | 34.9 | 22.2 | 42.9 | 2.4 | 29.3 | 22.6 | 10.8 | 17.8 | 2.4 | 171.5 | 73.8 | 133.3 | 38.1 | 21.4 | - | 42.9 | 6.4 |
0745A传感器及其电缆线常用型号订货信息
| 物料号 | 型号说明 |
| 30098372 | 称重传感器 0745A-220kg PU3mC3 CN |
| 30094467 | 称重传感器 0745A-220kg PU5m C3 CN |
| 30094473 | 称重传感器 0745A-220kg PU10mC3 CN |
| 30098374 | 称重传感器 0745A-550kg PU3mC3 CN |
| 30094469 | 称重传感器 0745A-550kg PU5m C3 CN |
| 30094475 | 称重传感器 0745A-550kg PU10mC3 CN |
| 30098376 | 称重传感器 0745A-1.1t PU3mC3 CN |
| 30094471 | 称重传感器 0745A-1.1t PU5m C3 CN |
| 30094477 | 称重传感器 0745A-1.1t PU10mC3 CN |
| 30098378 | 称重传感器 0745A-2.2t PU3mC3 CN |
| 30098382 | 称重传感器 0745A-2.2t PU5m C3 CN |
| 30094479 | 称重传感器 0745A-2.2t PU10mC3 CN |
| 30098380 | 称重传感器 0745A-4.4t PU3mC3 CN |
| 30098384 | 称重传感器 0745A-4.4t PU5m C3 CN |
| 30094481 | 称重传感器 0745A-4.4t PU10mC3 CN |
| 30098373 | 称重传感器 0745A-220kg PU3mC6 CN |
| 30094468 | 称重传感器 0745A-220kg PU5m C6 CN |
| 30094474 | 称重传感器 0745A-220kg PU10mC6 CN |
| 30098375 | 称重传感器 0745A-550kg PU3mC6 CN |
| 30094470 | 称重传感器 0745A-550kg PU5m C6 CN |
| 30094476 | 称重传感器 0745A-550kg PU10mC6 CN |
| 30098377 | 称重传感器 0745A-1.1t PU3mC6 CN |
| 30094472 | 称重传感器 0745A-1.1t PU5m C6 CN |
| 30094478 | 称重传感器 0745A-1.1t PU10mC6 CN |
| 30098379 | 称重传感器 0745A-2.2t PU3mC6 CN |
| 30098383 | 称重传感器 0745A-2.2t PU5m C6 CN |
| 30094480 | 称重传感器 0745A-2.2t PU10mC6 CN |
| 30098381 | 称重传感器 0745A-4.4t PU3mC6 CN |
| 30098385 | 称重传感器 0745A-4.4t PU5m C6 CN |
| 30094482 | 称重传感器 0745A-4.4t PU10mC6 CN |
| 注：防爆产品订货信息请与销售人员联系 | |

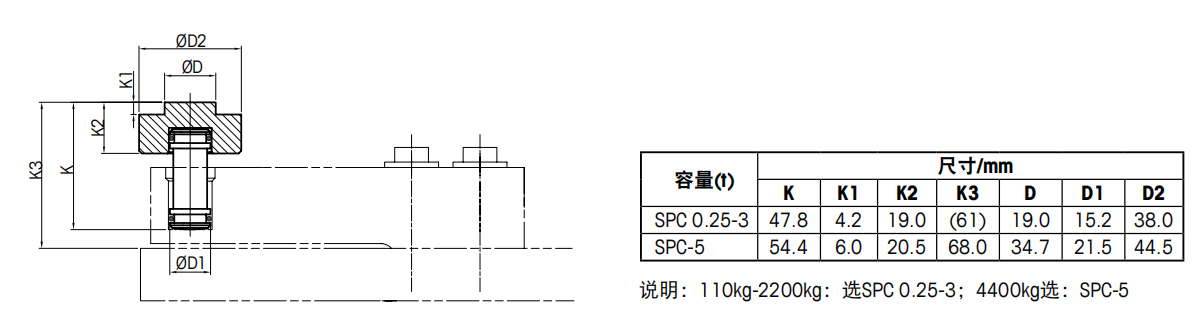

连接件订货信息
| 物料号 | 型号说明 |
| 71202172 | 连接件 SPC 0.25-3 |
| 71209714 | 连接件 SPC-5 |
