特点：
• 综合精度高，最高达到C10
• 长期稳定性好
• 采用优质不锈钢，激光焊接
• 先进的PowerCell称重技术，具有 故障诊断功能
• CAN总线数字信号输出
• 适用于地上衡化工食品医 药等行业配料称重控制
技术指标 | |||||||
额定容量(R.C.) | kg | 220 | 550 | 1100 | 2200 | 4400 | |
精度等级 | C3 C6 C10 | ||||||
灵敏度输出 | %R.C. | ≤0.040 ≤0.020 ≤0.0120 | |||||
零点载荷输出 | %R.C. | ≤1.0 | |||||
综合误差 | %R.C. | ≤0.016 ≤0.009 ≤0.006 | |||||
重复性误差 | %A.L. | ≤0.010 ≤0.005 ≤0.003 | |||||
蠕变，30分钟 | %A.L. | ≤0.023 ≤0.0116 ≤0.007 | |||||
温度影响 | 最小静负荷输出 | %R.C./ºC | ≤0.0025 ≤0.0013 ≤0.00063 | ||||
灵敏度 | %R.C./ºC | ≤0.0010 ≤0.0005 ≤0.0003 | |||||
温度范围 | 补偿 | ºC | -10~+40 | ||||
使用范围 | ºC | -20~+55 | |||||
安全存储温度 | ºC | -40~+80 | |||||
防爆证书 | 证书编号 | GYB17.1697X | |||||
防爆标志 | Ex nA IIC T6 Gc, Ex tD A22 IP6X T85°C | ||||||
通讯 | 类型 | CAN | |||||
协议 | CANopen | ||||||
激励电压 | 推荐 | VDC | 24 | ||||
最小~最大 | VDC | 8~26 | |||||
电流 | 最大 | mA | 50 | ||||
推荐 | mA | 15 | |||||
静电释放ESD | KV | 8 | |||||
抗扰度Immunity | V/m | 10 | |||||
数据更新速率 | Hz | 45 | |||||
防护 | 密封方式 | 焊接密封 | |||||
防护等级 | IP68 | ||||||
极限载荷 | 安全过载 | %R.C. | 150% | ||||
极限过载 | %R.C. | 300% | |||||
安装螺栓 | 强度等级 | A2-70/10.9级以上 | |||||
螺纹尺寸 | mm | M12 | M18 | ||||
安装力矩 | N | 98 | 275 | ||||

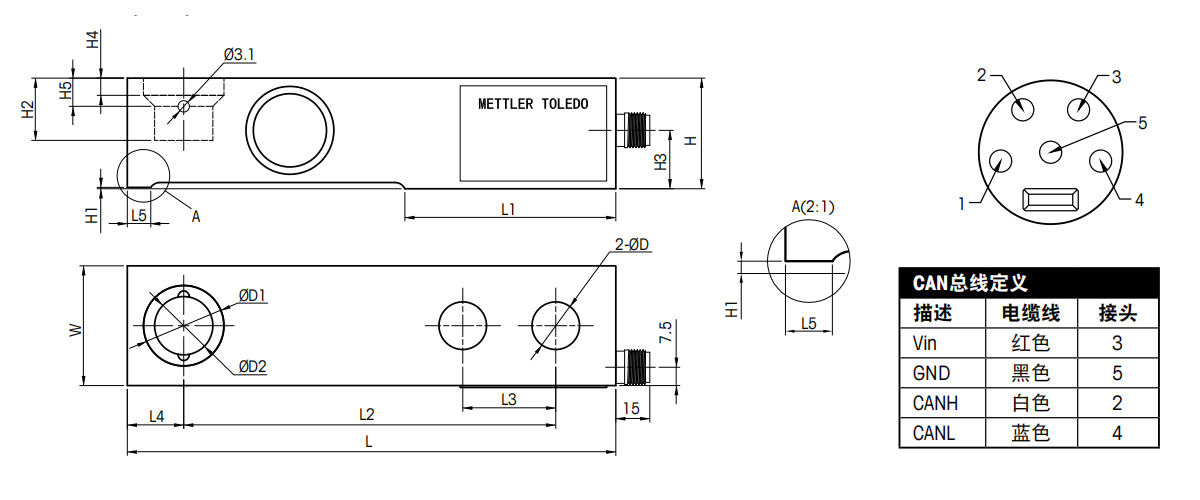

外形尺寸(mm)
SLB615D传感器安装尺寸
额定容量(kg) | 尺寸 (mm) | |||||||||||||||
D | D1 | D2 | H | H1 | H2 | H3 | H4 | H5 | L | L1 | L2 | L3 | L4 | L5 | W | |
220/550/1100 | 13.0 | 22.2 | 15.9 | 30.2 | 0.38/0.38/0.51 | 17.0 | 16.0 | 4.7 | 7.7 | 134.4 | 57.7 | 101.6 | 25.4 | 16.4 | 6.4 | 32.7 |
2200 | 13.0 | 22.2 | 15.9 | 36.6 | 4 | 22.9 | 20.3 | 9.5 | 12.7 | 136.7 | 57.9 | 101.6 | 25.4 | 18.4 | - | 36.8 |
4400 | 19.3 | 34.9 | 22.2 | 42.9 | 2.3 | 29.3 | 22.6 | 11 | 17.4 | 171.5 | 73.8 | 133.3 | 38.1 | 21.5 | - | 42.9 |
SLB615D传感器及其电缆线常用型号订货信息
| BOM号 | 型号说明 |
| 30450309 | 称重传感器 SLB615D-220kg C3 CN |
| 30450312 | 称重传感器 SLB615D-220kg C6 CN |
| 30450315 | 称重传感器 SLB615D-220kg C10 CN |
| 30450318 | 称重传感器 SLB615D-550kg C3 CN |
| 30450321 | 称重传感器 SLB615D-550kg C6 CN |
| 30450324 | 称重传感器 SLB615D-550kg C10 CN |
| 30450327 | 称重传感器 SLB615D-1.1t C3 CN |
| 30450330 | 称重传感器 SLB615D-1.1t C6 CN |
| 30450333 | 称重传感器 SLB615D-1.1t C10 CN |
| 30450336 | 称重传感器 SLB615D-2.2t C3 CN |
| 30450339 | 称重传感器 SLB615D-2.2t C6 CN |
| 30450342 | 称重传感器 SLB615D-2.2t C10 CN |
| 30450345 | 称重传感器 SLB615D-4.4t C3 CN |
| 30450348 | 称重传感器 SLB615D-4.4t C6 CN |

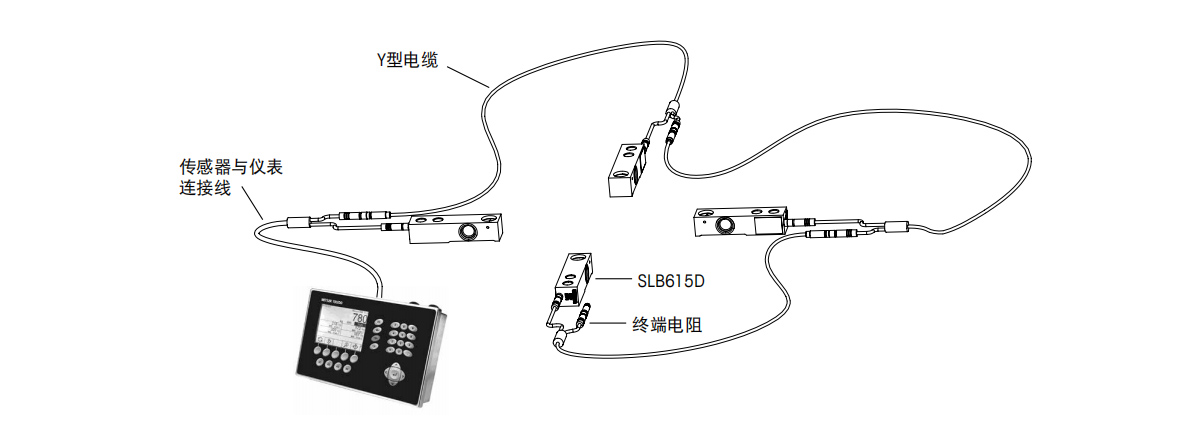

| 30382974 | 传感器电缆 SLB615D Y型 1.6m |
| 30382975 | 传感器电缆 SLB615D Y型 2.5m |
| 30382976 | 传感器电缆 SLB615D Y型 5m |
| 30382977 | 传感器电缆 SLB615D Y型 10m |
| 30382978 | 传感器电缆 SLB615D Y型 20m |
| 30382987 | 电缆延长线 SLB615D 5m |
| 30382988 | 电缆延长线 SLB615D 10m |
| 30450310 | 称重传感器 SLB615D-220kg C3 CN Ex |
| 30450313 | 称重传感器 SLB615D-220kg C6 CN Ex |
| 30450316 | 称重传感器 SLB615D-220kg C10 CN Ex |
| 30450319 | 称重传感器 SLB615D-550kg C3 CN Ex |
| 30450322 | 称重传感器 SLB615D-550kg C6 CN Ex |
| 30450325 | 称重传感器 SLB615D-550kg C10 CN Ex |
| 30450328 | 称重传感器 SLB615D-1.1t C3 CN Ex |
| 30450331 | 称重传感器 SLB615D-1.1t C6 CN Ex |
| 30450334 | 称重传感器 SLB615D-1.1t C10 CN Ex |
| 30450337 | 称重传感器 SLB615D-2.2t C3 CN Ex |
| 30450340 | 称重传感器 SLB615D-2.2t C6 CN Ex |
| 30450343 | 称重传感器 SLB615D-2.2t C10 CN Ex |
| 30450346 | 称重传感器 SLB615D-4.4t C3 CN Ex |
| 30450349 | 称重传感器 SLB615D-4.4t C6 CN Ex |
| 30382989 | 电缆终端电阻 SLB615D |
| 30382996 | 转换线 更换M8接头SLB615D传感器用 |
| 30382980 | 电缆线 5m 传感器与仪表连接线 |
| 30382981 | 电缆线 10m 传感器与仪表连接线 |
| 30382982 | 电缆线 15m 传感器与仪表连接线 |
| 30382983 | 电缆线 20m 传感器与仪表连接线 |
| 30382985 | 电缆线 50m 传感器与仪表连接线 |
